01 / MODELAR
Diseño y desarrollo

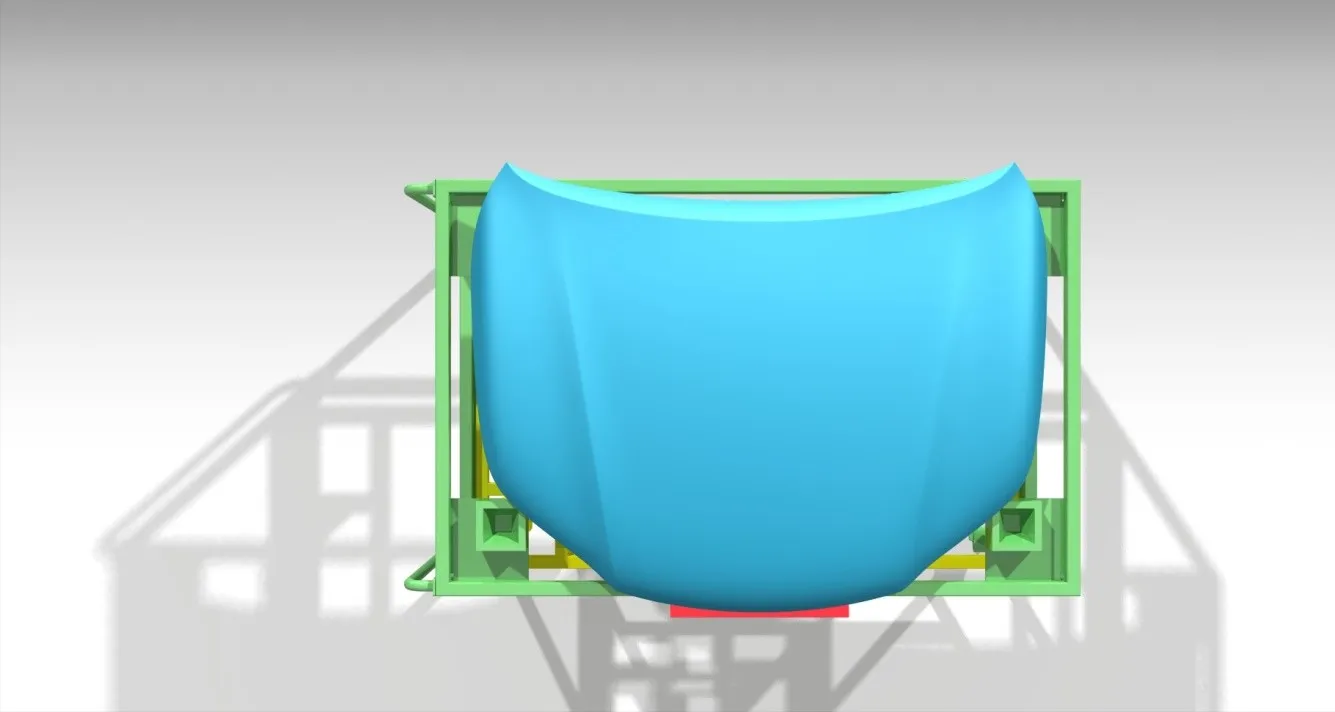

- Modelado sólido y de superficies en CATIA V5
- Conjuntos, cinemática y control de interferencias
- Planos 2D de fabricación
- Selección de material según solicitación
- Diseño orientado al proceso de impresión
Ingeniería aplicada
Se imprime lo que ya está calculado.
02 / CALCULAR
Cálculo por elementos finitos
- Generación y refinamiento de mallado
- Definición de cargas y puntos de anclaje
- Tensión de Von Mises y desplazamientos
- Verificación contra el límite de fluencia del material
- Optimización del diseño antes de fabricar
03 / IMPRIMIR
Impresión 3D
- Piezas en PLA y termoplásticos técnicos
- Dispositivos y utillaje de línea
- Prototipos funcionales para validar en planta
- Moldes y matrices de bajo volumen
- Repuestos de reposición inmediata
Herramientas de trabajo
Software que respalda cada pieza.
- CATIA V5
- Modelado sólido y de superficies · conjuntos · generación de planos
- Análisis por elementos finitos
- Mallado · cargas y anclajes · tensión de Von Mises
- PV Elite 2020
- Recipientes a presión bajo ASME Sección VIII, División 1 y 2
- Impresión 3D
- PLA y termoplásticos técnicos para dispositivos y prototipos funcionales
Resultados medidos en planta
Primero el cálculo.

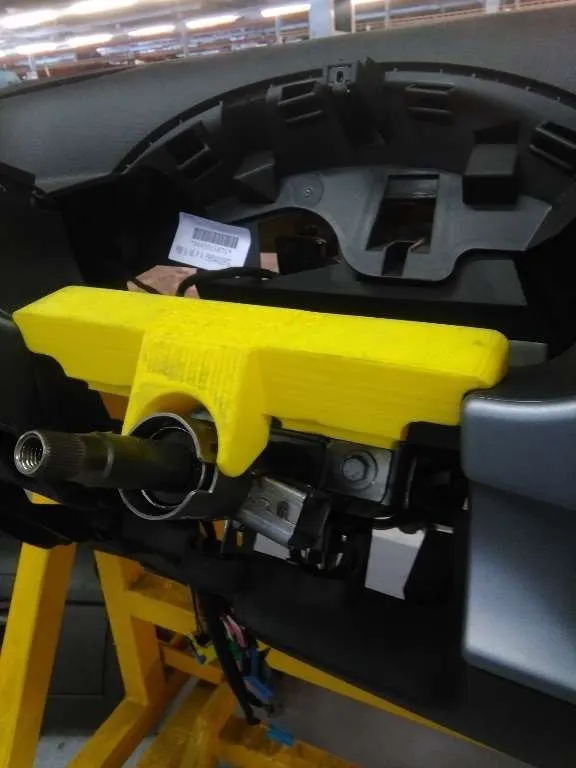

- 01 Dispositivo centrador de columna M-69 — Volkswagen
- La reposición por desgaste pasó de 28 días a 9 horas. Diseño en CATIA V5 e impresión 3D en PLA, con la pieza validada directamente sobre la línea.

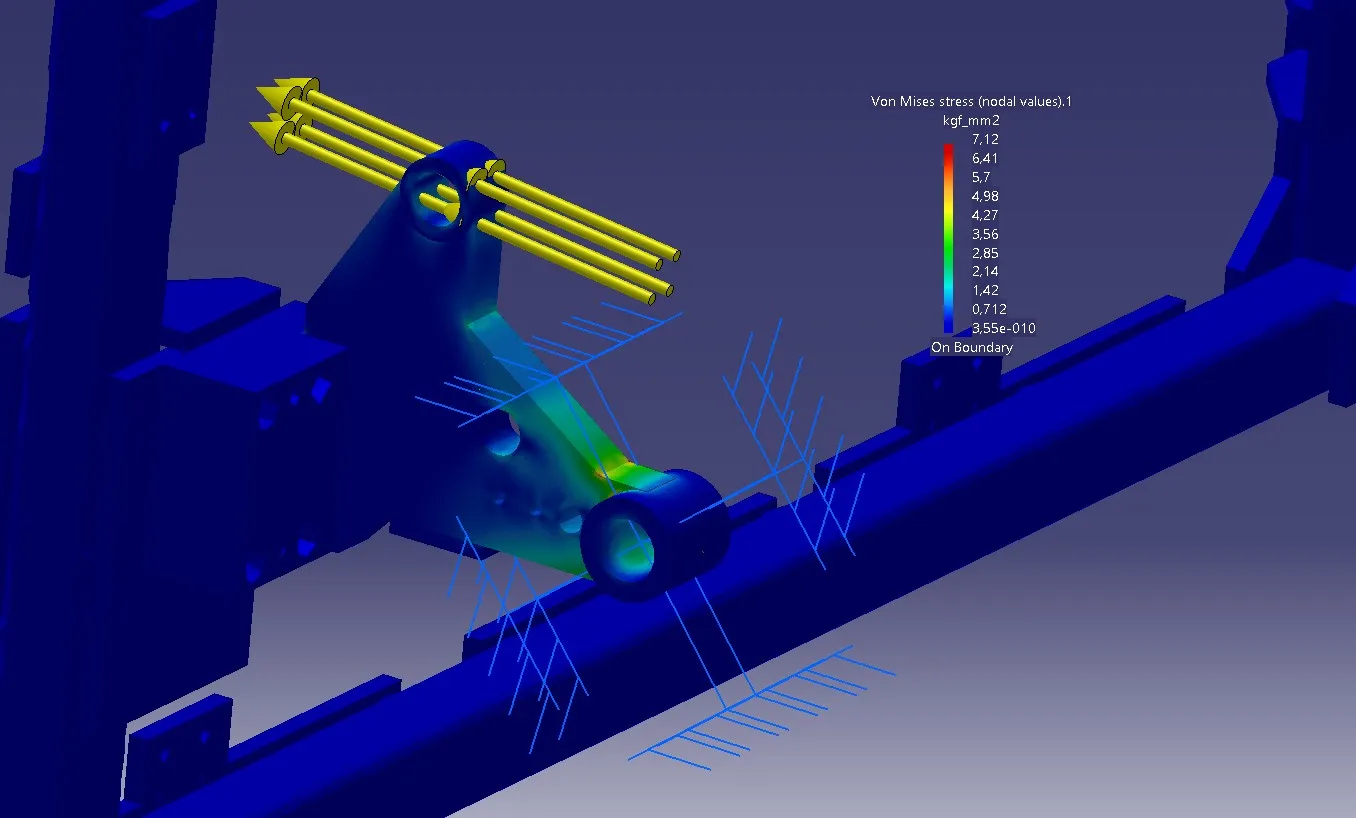

- 02 Estructura de dispositivo de soldadura de puertas
- Cálculo de esfuerzos en CATIA V5: una carga total de 600 Kg genera una tensión menor a 8 KgF/mm² sobre un material con límite de fluencia de 24/27 KgF/mm².

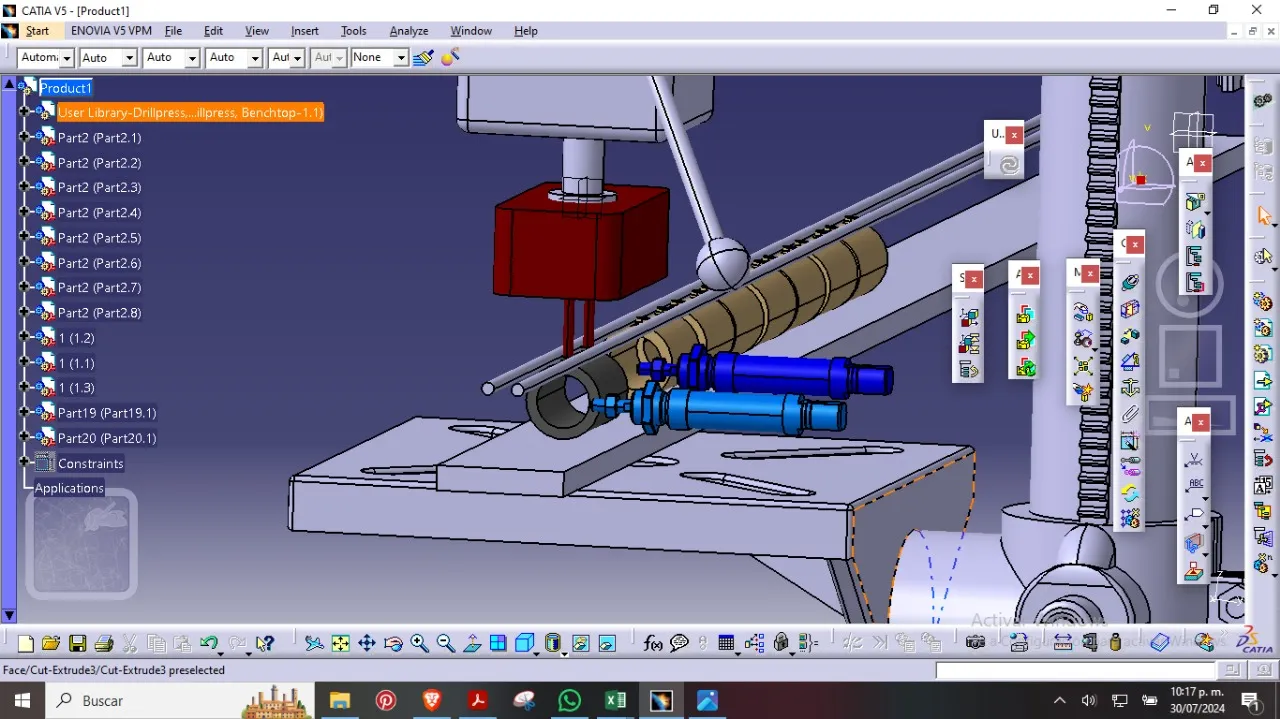

- 03 Trayectoria en CATIA V5
- Dársenas de carga para AYSA, dimensionamiento de ductos y desplazamiento de tensor en planta de pintura de Volkswagen, sistema anticaída en arañas de Mercedes-Benz, dispositivo de pulido de puerta para Drean y sustitución de importación para Sambito e Hijos.
Cómo empezar
Traiga la pieza que hoy frena la línea.
Una pieza impresa sin cálculo previo es un ensayo. El trabajo empieza antes: entender la solicitación real, modelar, verificar por elementos finitos y recién ahí definir material y proceso de impresión.
La conversación inicial sirve para ordenar alcance, condición de planta y plazos. Desde ahí se define si el problema se resuelve con impresión 3D, con mecanizado o con una intervención combinada.
Coordinar una reunión técnica
